步进电机 / EtherCAT 驱动器

高精度电机及 EtherCAT 驱动器产品系列

通过精密的步进控制，提供稳定可靠的定位性能。
支持基于 EtherCAT 通信的高速实时控制。
拥有针对各种工业自动化环境的丰富产品系列。
凭借高耐久性与高可靠性，可实现长时间稳定运行。

  • 闭环步进系统（Closed-Loop Stepping System）
  • 无需增益调谐，无位置抖动（No Gain Tuning, No Hunting）
  • 提升扭矩（Torque）
  • 快速响应速度
  • 可拆卸式线缆（Detachable Cables）
  • 多通道（Multi-Channel）
  • 采用中空轴（Hollow Shaft）电机

主要应用领域

1

闭环步进系统

在电机上搭载高性能编码器（采用 20,000 PPR），即使在运动过程中，也可对旋转速度和位置进行精准控制，同时支持扭矩模式控制。通过编码器反馈，系统能够始终准确掌握当前位置，因此可避免失步，并可在必要时进行位置补偿。
2

无需增益调谐，无抖动现象

充分利用步进电机的特性，实现快速运行，无需复杂的增益调谐即可轻松使用。
相比传统步进电机，振动与噪音更低，
并且停止时无残余振动。



3

扭矩（Torque）提升

步进驱动器即使在高 RPM 转速下也能提供较高的扭矩，从而缩短加速时间；
在低速范围内，相比普通伺服电机，
可实现更大的连续输出扭矩。



4

快速响应速度

步进驱动器充分发挥步进电机对指令位置的高响应与高跟随性能，因此可大幅缩短定位时间。支持间歇式超高速运行、连续旋转、正反转切换及微步驱动等多种运行方式。
5

高分辨率

可根据使用需求，对定位单位进行多级细分设置，实现灵活的位置控制。
（500～20,000 pulse/转）


6

可拆卸式线缆

电机线缆支持拆卸，并可根据需求调整线缆方向（轴端方向/轴端反方向）。可根据设备结构灵活应用，安装与管理更加便捷，
售后维护更加简单。
7

多通道应用（最多支持 4 轴）

Step Driver 4X 是基于高速以太网 EtherCAT 的从站模块，可同时对 4
个轴进行独立控制。每台驱动器最多
可控制 4 台电机，并可在各轴连接
不同类型的电机，实现灵活的多轴控制。
8

中空轴（Hollow Shaft）电机应用

通过采用可连接至 Step Driver 的中空轴电机，可有效降低系统成本。中空轴电机的电机轴内部为空心结构，可将线缆或管路穿过轴心进行安装和使用。


驱动器规格

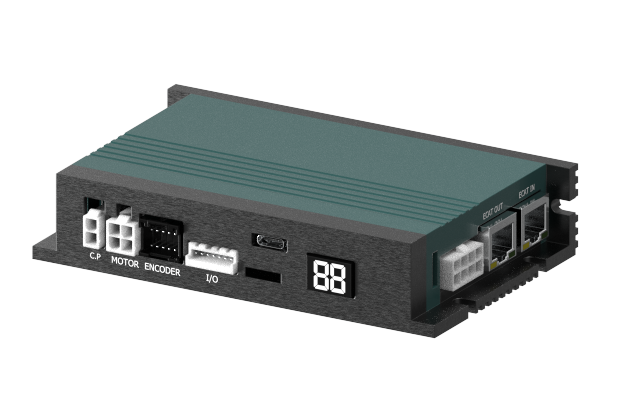

STEP-EC

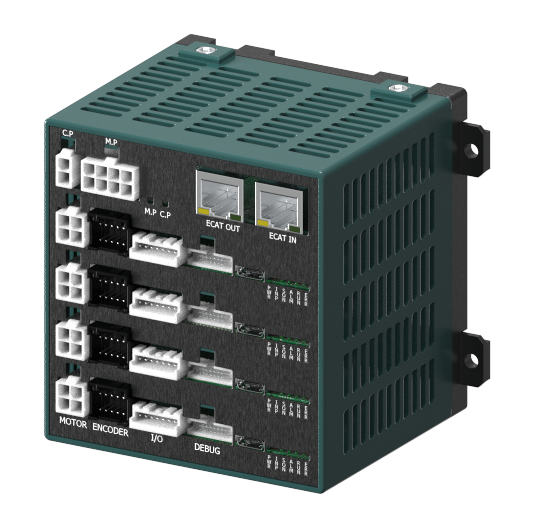

STEP-EC-4X

* 最大电机转速根据分辨率的不同而有所差异。
* 当分辨率为 10,000 PPR 以下时，最大转速为 3,000 rpm；当分辨率超过 10,000 PPR 时，最大转速低于 3,000 rpm。

Item
STEP-EC (Single-Axis Driver)
STEP-EC-4X (Multi-Axis Driver)
Input Voltage
24VDC +/-10%24VDC +/-10%
Control Method
Closed-loop control by 32-bit MCUClosed-loop control by 32-bit MCU
Current Consumption
Max. 500 mA (motor current excluded)Max. 500 mA (motor current excluded)
Operating Temperature
0 to 50 degC0 to 50 degC
Storage Temperature
-20 to 70 degC-20 to 70 degC
Operating Humidity
35 to 85% RH, no condensation35 to 85% RH, no condensation
Storage Humidity
10 to 90% RH, no condensation10 to 90% RH, no condensation
Vibration Resistance
0.5 g0.5 g
Rotation Speed
0 to 3,000 rpm0 to 3,000 rpm
Resolution
500 to 20,000 pulses (resolution configurable in object)500 to 20,000 pulses (resolution configurable in object)
Protection Functions
Overcurrent, overspeed, position tracking, overload, overheat, regenerative voltage, motor connection, encoder connection,
in-position, ROM, and position error excess alarms		Overcurrent, overspeed, position tracking, overload, overheat,
regenerative voltage, motor connection, encoder connection,
in-position, ROM, and position error excess alarms
LED Display
Power, in-position, STEP ON, and alarm statusPower, in-position, STEP ON, and alarm status
Input Signal Function
3 fixed inputs (LIMIT+, LIMIT-, ORIGIN)3 fixed inputs per axis (LIMIT+, LIMIT-, ORIGIN)
Output Signal Function
1 signal output (Brake)1 signal output per axis (Brake)

标准电机规格

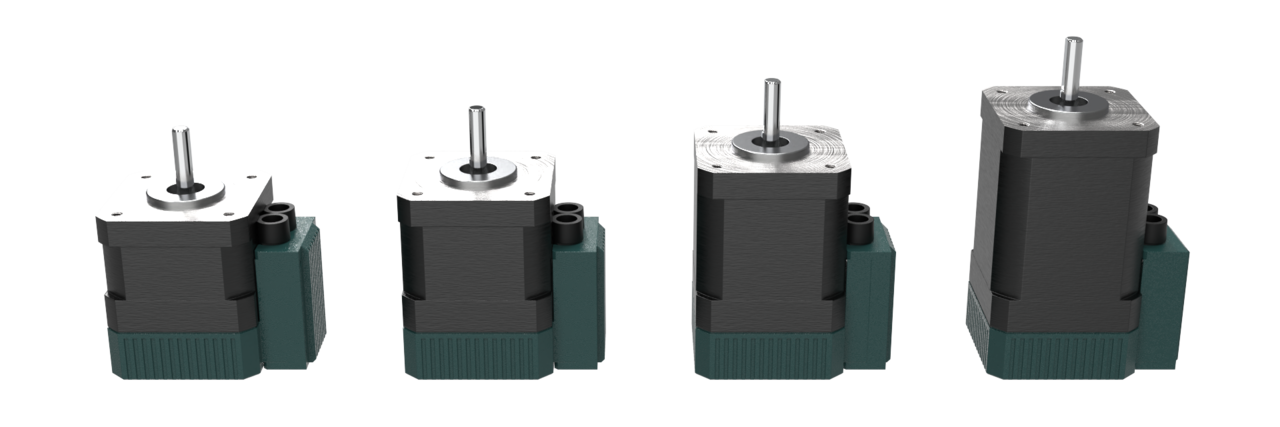

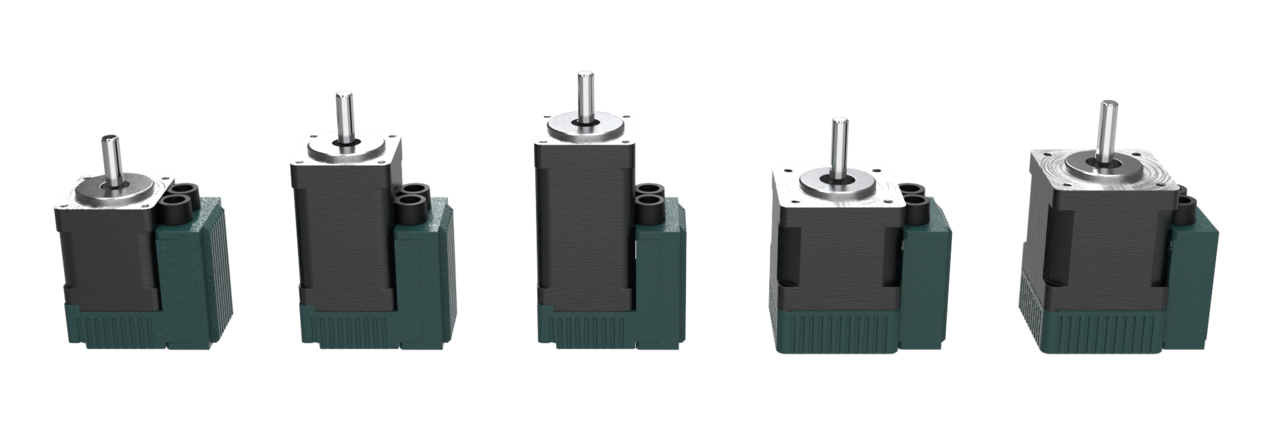

HySTEP MOTOR

28 / 35 Type

42 Type

Item
28S
28M
28L
35M
35L
42S
42M
42L
42XL
Motor Type
28 Type28 Type28 Type35 Type35 Type42 Type42 Type42 Type42 Type
Drive / Phase
Bi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phase
Rated Current (A)
1.01.11.51.01.02.02.02.02.0
Holding Torque (mN.m)
>=70>=135>=170>=220>=250>=300>=450>=640>=900
Positioning Torque (mN.m)
11.811.812.814.814.814.816.816.820.8
Rotor Inertia (g.cm2)
7.313.816.52228385762117
Insulation Resistance / Phase
>=100 MOhm (DC 500V)>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm
Resistance / Phase (Ohm)
2.33.32.05.46.51.31.51.92.2
Inductance / Phase (mH)
1.63.01.86.79.02.02.83.85.0
Insulation Class
Class BClass BClass BClass BClass BClass BClass BClass BClass B
Operating Temperature (degC)
0 to 550 to 550 to 550 to 550 to 550 to 550 to 550 to 550 to 55
Length (mm)
3245503236.534404860
Weight (kg)
0.120.180.200.180.210.220.280.360.48

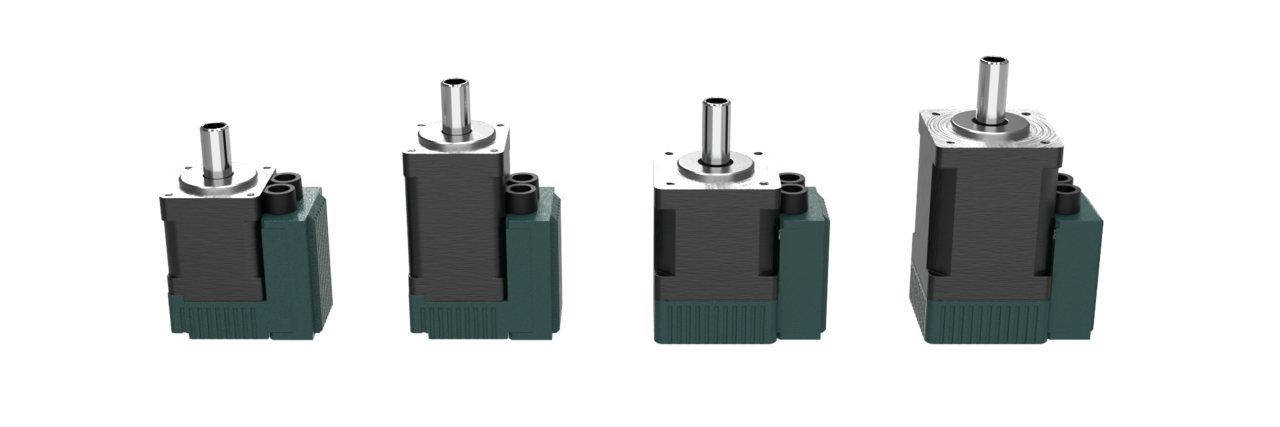

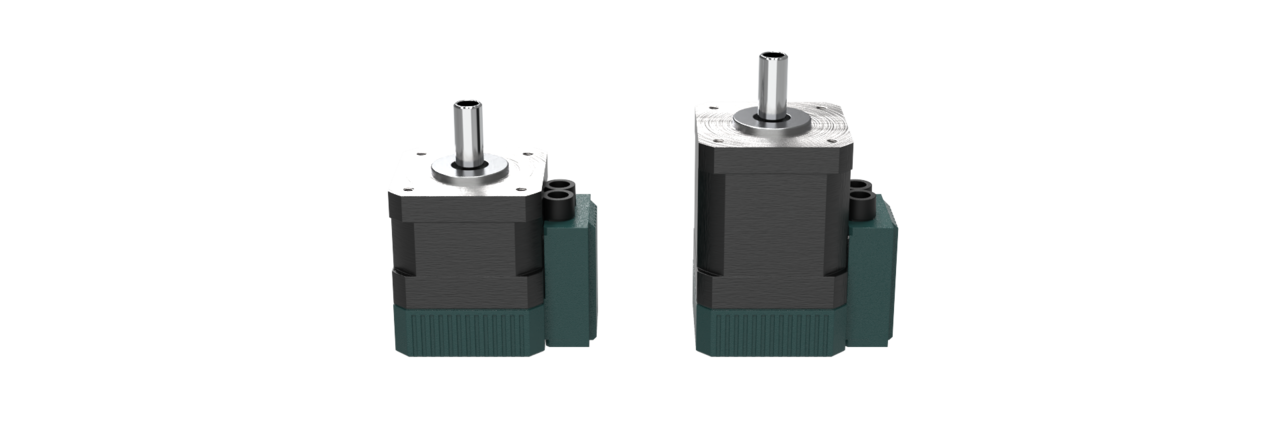

中空轴电机规格


28 / 35 Type

42 Type

Item
28SH
28MH
35MH
35LH
42SH
42LH
Motor Type
28 Type28 Type35 Type35 Type42 Type42 Type
Drive / Phase
Bi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phaseBi-polar 2-phase
Rated Current (A)
1.01.11.51.22.02.0
Holding Torque (mN.m)
>=65>=120>=220>=350>=280>=620
Positioning Torque (mN.m)
11.811.814.82014.816.8
Rotor Inertia (g.cm2)
7.313.830453862
Insulation Resistance / Phase
>=100 MOhm (DC 500V)>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm>=100 MOhm
Resistance / Phase (Ohm)
2.33.32.43.61.31.9
Inductance / Phase (mH)
1.83.53.55.12.24.0
Insulation Class
Class BClass BClass BClass BClass BClass B
Operating Temperature (degC)
0 to 550 to 550 to 550 to 550 to 550 to 55
Length (mm)
324533.645.63448
Weight (kg)
0.120.180.180.240.220.36
Hollow Shaft
Outer 8 phi
Inner 6 phi		Outer 8 phi
Inner 6 phi		Outer 8 phi
Inner 6 phi		Outer 8 phi
Inner 6 phi		Outer 8 phi
Inner 6 phi		Outer 8 phi
Inner 6 phi
